标准配置：

    标准配置满足普通家庭1个客厅、2个卧室共3台电视机的使用要求，增加房间需另购影视交换机的输出面板（含红外接收头）和遥控器；

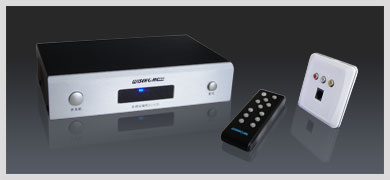

影视交换机AV406装箱清单：

4进6出视频共享主机

4头线外发射线

视频共享主机电源

影视交换机主机1台

4头红外发射线1根

DC12V电源1个

视频AV输出面板

输出面板3只
红外接收头(含连接线)3根遥控器3只

产品功能：

1、主机内置视频、音频双矩阵
   可以输入4种相同或不同的影视设备（如：数字电视机顶盒、卫星电视接收机、影碟机、监控设备等），可以在6个房间任意选择4种设备之一观看；
    ★ 采用进口视频、音频双矩阵集成电路，稳定可靠；
    ★ 视频及音频信号编码转换后，经过信号补偿放大电路，通过非屏蔽超五类双绞线传输，距离更远；
    ★ 新一代视频传输技术，图像清晰锐利，特别是远距离传输时质量更高；
    ★ 新一代音频传输技术，彻底解决以往音频在双绞线上传输容易受到干扰等问题，完全满足对音质、音量的严格要求；
2、主机内置红外转发矩阵
   主机设计了4路发射、6路接收的红外远程遥控矩阵，任意房间选择任意设备观看的同时，自动切换到相应的红外发射通道进行设备的远程控制, 观看的时候也能随心所欲自由遥控设备开关机、换台、调整音量等等；
    ★  除了音视频双路矩阵，设备内置红外转发矩阵,是目前市场唯一具备红外转发矩阵的影视交换机，彻底解决以往影视交换机不能同时接入2台以上相同设备的弊病,  影视交换机真正成为具备应用价值的产品；
    ★  红外转发采用独家专利设计的最新电路,以智慧家广泛使用的红外转发面板为蓝本，特别针对液晶电视机设计，整个红外控制系统稳定敏捷、抗干扰能力首屈一指；
    ★  设备切换及锁定、解锁等控制编码采用特殊定制, 不会与市场上的视听设备的红外编码产生冲突现象。
3、遥控器集成电视机开关机功能
   Av406的遥控器集成了电视机开关机按键的学习功能，请参考后面的学习方法, 日常使用可以基本不用电视机本身的遥控器。


产品特点：

1、施工便捷：仅仅1条超五类非屏蔽网线连接主机和其他房间的电视机即可，布线成本最为低廉，安装调试简单，压接水晶头即可, 无需任何设置！
2、设备共享：可以6个房间同时观看同一台设备，也可以不同房间观看不同的设备，共享的房间都可以进行远程遥控；
3、设备独享：任意房间选择任意设备后,可以用遥控器将该设备进行锁定,锁定的同时切断正在观看本设备的其他房间信号，确保私密节目个人欣赏；
4、状态提示：锁定设备后，指示灯将会常亮, 提醒你正在观看的设备是个人独自观看;当你切换到被其他房间锁定的设备时,指示灯将会闪烁2次表示你不能选择这个设备观看；
5、智能解锁：锁定设备后, 当你切换到其他设备后自动解锁；当你睡觉时指示灯会提醒你解锁;  锁定的设备8小时后也会自动解锁;  主机按复位键也会进行全部解锁！
技术参数
1、传输
   主机与电视机输出端之间只需一条超五类非屏蔽网线即可同时传输音视频信号和控制信号；传输距离不低于150米！
2、外形
      主    机：银色氧化铝合金面板，黑色尼龙工艺漆金属机箱；
      主机尺寸：210×120×46（宽×深×高）
      输出面板：标准86型面板，进口PC防弹胶，耐磨防刮花；
      红外接收：高灵敏抗干扰一体化接收头，透明耐磨PC制作，精致小巧；
3、消耗功率
      电源供电：DC 12V 2A；待机功耗≤0.1W；正常使用消耗功率≤10W。


各部件说明：

音视频共享系统功能图

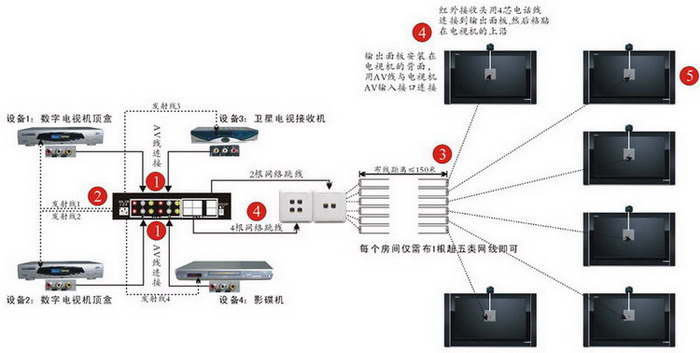

系统结构图：

  以接入4台设备（2台相同的数字电视机顶盒、1台卫星电视接收机、1台影碟机），输出到6个房间的电视机为例，这种方式可以满足一家人同时有2人观看数字电视、1人观看卫星电视、1人观看影碟机！还可以根据喜好，接入3台机顶盒、1台卫星电视，满足同时3人观看数字电视、1人观看卫星电视！

视频共享系统图

注意：实际上，4台设备和影视交换机主机一般是重叠摆放在一起的，网络面板安装在设备背面墙面上，面板内用1根超五类网线连接到每个房间电视机背面的输出面板，红外发射头要找准设备的红外接收窗口后用不透明胶带封。
